DPI0650-serien er en høy-effektiv SMD Flat Wire Chip Inductor som bruker avansert flattrådsviklingsteknologi. Denne innovative designen oppnår en ekstremt lav DC-motstand (DCR) og minimerer AC-tap, noe som resulterer i betydelig høyere strømeffektivitet og lavere -selvoppvarming enn tradisjonelle runde-ledningsinduktorer.
Innkapslet i en 7,0 mm × 6,9 mm støpt pakke, tilbyr denne DPI0650-induktoren en lav 5,0 mm profil og en metningsstrøm (Isat) på opptil 28,0A. Den magnetisk skjermede konstruksjonen gir lav EMI. Denne SMD Flat Wire Chip Inductor er en lett, plassbesparende løsning som er ideell for DC--DC-omformere med høy strømtetthet i bærbare datamaskiner, servere og ladeapplikasjoner.
Nøkkelfunksjoner
Flattrådsvikling:Oppnår en ekstremt lav DCR for høy effektivitet og lavt strømtap.
Høy metningsstrøm:Vurdert opp til 28,0A.
Støpt skjermet konstruksjon:Magnetisk skjermet for å redusere EMI.
Lav profil:5,0 mm høyde (4,8$^{+0.2}_{-0,3}$) i et fotavtrykk på 7,0 mm × 6,9 mm.
Lett, plassbesparende-design:Ideell for SMT-applikasjoner med høy-tetthet.
Bred driftstemperatur:-40 grader til +125 grader .
RoHS-kompatibel.
Søknader
DPI0650s høy-effektive flate-tråddesign er et utmerket valg for moderne strømkretser:
LED belysning
1
>>
Flat-TV-er, blå-ray-opptakere, dekoder-
2
>>
Bærbare datamaskiner, stasjonære datamaskiner, servere, grafikkort
3
>>
Bærbare spillenheter, personlige navigasjonssystemer
4
>>
Telekombasestasjoner
5
Elektriske egenskaper
|
Del nr. |
Induktans (L) (µH) (±20 %) |
Testtilstand |
DCR (mΩ) TYP. |
DCR (mΩ) MAKS. |
Isat (A) TYP. |
Idc (A) TYP. |
|
DPI0650-R24M |
0.24 |
100kHz, 0,1V |
1.00 |
1.10 |
28.0 |
20.0 |
|
DPI0650-R47M |
0.47 |
100kHz, 0,1V |
1.35 |
1.49 |
20.0 |
18.0 |
|
DPI0650-R76M |
0.76 |
100kHz, 0,1V |
2.25 |
2.48 |
15.0 |
15.5 |
|
DPI0650-1R1M |
1.10 |
100kHz, 0,1V |
3.15 |
3.47 |
13.0 |
15.0 |
|
DPI0650-1R5M |
1.50 |
100kHz, 0,1V |
4.30 |
4.73 |
11.0 |
13.0 |
|
DPI0650-2R2M |
2.20 |
100kHz, 0,1V |
5.85 |
6.44 |
9.00 |
11.0 |
|
DPI0650-3R3M |
3.30 |
100kHz, 0,1V |
9.00 |
9.90 |
8.00 |
9.00 |
|
DPI0650-4R9M |
4.90 |
100kHz, 0,1V |
14.5 |
16.0 |
6.50 |
6.50 |
|
DPI0650-6R5M |
6.50 |
100kHz, 0,1V |
21.5 |
23.7 |
6.00 |
6.00 |
|
DPI0650-8R5M |
8.50 |
100kHz, 0,1V |
30.5 |
33.6 |
4.50 |
4.00 |
|
DPI0650-100M |
10.0 |
100kHz, 0,1V |
33.0 |
36.3 |
4.00 |
3.50 |
Merknader:
Testbetingelser:Alle data er testet basert på 25 graders omgivelsestemperatur.
Driftstemperaturområde:-40 grader til +125 grader .
Isat (metningsstrøm):Den faktiske verdien av likestrøm når induktansen synker 30 % av dens opprinnelige verdi.
Idc (temperaturstigningsstrøm):Den faktiske verdien av likestrøm når temperaturstigningen er ΔT=50 grad (Ta=25 grad ).
Temperaturgrense:Deltemperaturen (omgivelsestemperatur + temperaturøkning) bør ikke overstige 125 grader under verste-bruksforhold.
Ytelsesgrafer
Form og dimensjoner
Emballasje

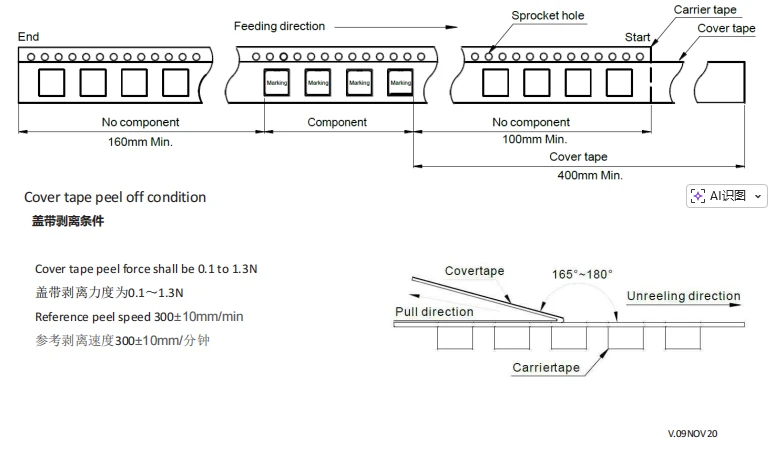

Emballasje:Preget bæretape
Snellediameter:330 mm
Båndbredde:16 mm
Antall/snelle:1000 stk
Lodde Reflow Profile
Forvarmingstilstand:150~200 grader / 60~120 sek.
Tillatt tid over 217 grader:60~90 sek.
Maks temp:260 grader
Maks tid ved maks temp:10 sek.
Tillatt reflowtid:2x maks
Loddepasta: Sn/3.0Ag/0.5Cu
(Merk: Denne profilen er kun for kvalifisering. Faktiske profiler må være basert på kundens spesifikke tavledesign og prosess.)
